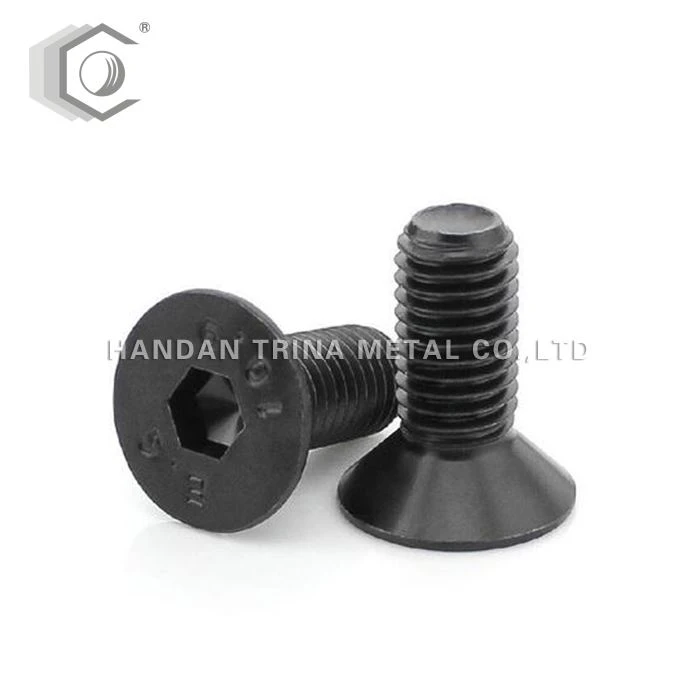

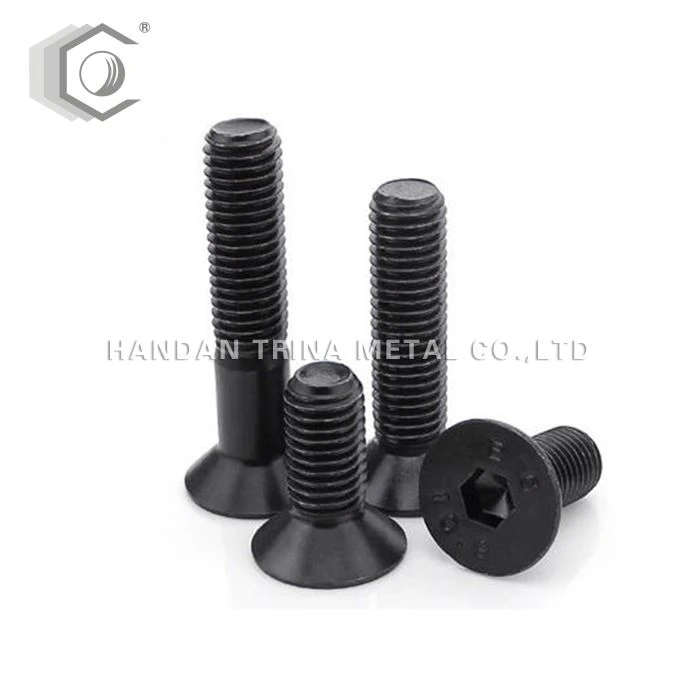

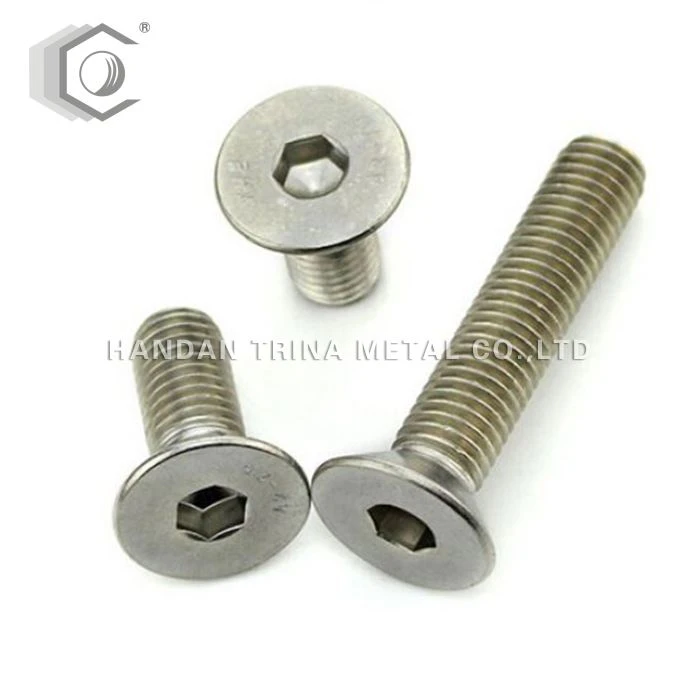

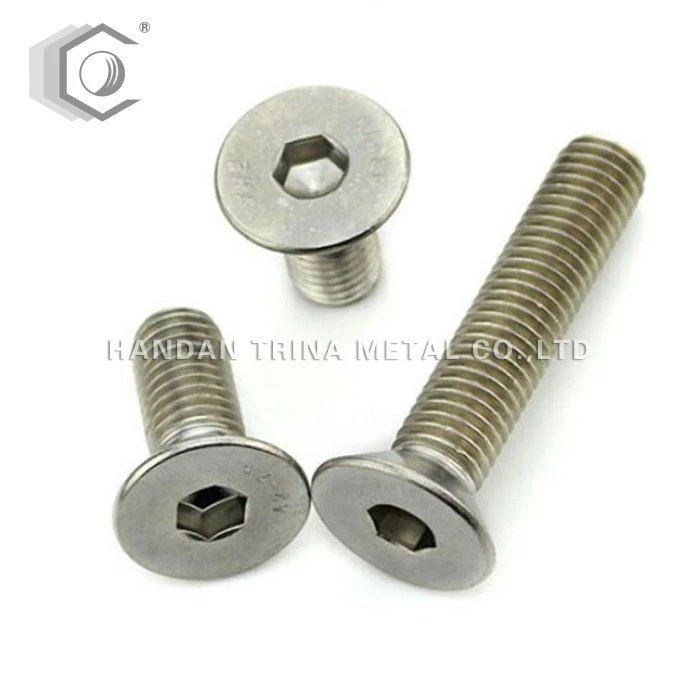

وتسمى مسامير زاوية Countersunk الداخلية أيضا countersunk مسامير ومسامير آلة مسطحة. فهي نوع من أجزاء البناء. الرأس هو مخروط 90 درجة، وهو مشابه لمبرغ الخشب المشترك. الرأس لديه الأخدود أداة تشديد، مثل خط، عبر، سداسية، quincunx، البنتاغون، الخ.
الحجم: M3-M24
سطح: ZP / أسود
د | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
ف | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
Α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
ب | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
Dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
Ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
ه | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
ك | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
S | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
تي | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
تاثير:
على سطح ثقب تصاعد على قطعة الاتصال، ومقبس دائري مخروطي 90 درجة هو تشكيل، ورأس المسمار آلة مسطحة في المقبس المستديرة وتدفق مع سطح قطعة الاتصال. وتستخدم أيضا مسامير آلة مسطحة في بعض المناسبات مع نصف جولة رئيس مسامير مسطحة. هذا النوع من المسمار هو أكثر جمالا ويستخدم في الأماكن التي يمكن أن تسمح السطح نتوء قليلا. مسامير تلعب دور ربط اثنين أو أكثر من الكائنات، وهي ضرورة لا غنى عنها في الحياة اليومية أو التصنيع الصناعي.
تعليمات:
وتستخدم في الغالب مسامير الرأس countersunk بعد التثبيت، لا يمكن أن يتم رفع سطح الأجزاء، وأجزاء تثبيتها اثنين من سمك، وسميك ما يسمى، مما يعني أن سمك الجزء تثبيت أكبر من سمك رئيس المسمار countersunk بعد تشديد المسمار، لا يزال هناك جزء من الخيط المسمار الذي لا يدخل ثقب مترابطة. في هذه الحالة، يمكن بالتأكيد مضادة المسمار يمكن تشديد. عادة ما يكون هناك حالة أخرى ، أي أن سمك الأجزاء المرببة أقل من ارتفاع رأس المسمار countersunk ، وهو أمر شائع في الأجزاء المعدنية في الصفائح المعدنية في المعدات الميكانيكية ، مثل توصيل المفصلي للهيكل والباب والمربع ؛ الصفائح المعدنية للمعدات اتصال من الغطاء والمعدات، الخ. بسبب سمك صغير من الجزء، المسمار من خلال ثقب في الجزء المعدني ورقة تثبيتها هو تماما ثقب مخروطي. في هذه الحالة، عندما يتم تشديد المسمار countersunk، رئيس المسمار ليس سطح مخروطي لضغط الجزء المعدني ورقة، ولكن يتم الضغط على الجزء السفلي من الرأس المسمار والجزء العلوي من ثقب مترابطة. على الرغم من أن المسمار يشعر أن يتم تشديد المسمار، عالق الجزء المعدني ورقة بدلا من الضغط. في هذه الحالة، على الرغم من أن المسمار يشعر أن يتم تشديد المسمار، المعادن ورقة هو في الواقع لا تشديد قطعة الذهب. هذا وضع شائع جداً.
